Capturamos la geometría real de plantas, estructuras, equipos y piezas con escáner láser FARO y brazo palpador FARO ARM, y la convertimos en nube de puntos, modelos 3D, planos as-built e informes de control dimensional.
El escaneo láser 3D registra millones de puntos de una planta, una estructura o un equipo en pocos minutos por estación, con precisión milimétrica. El resultado es una nube de puntos: una copia digital medible sobre la que se dibujan planos as-built, se modelan estructuras y piping, y se comprueban interferencias antes de fabricar o montar.
Para piezas y componentes, el brazo palpador FARO ARM mide directamente sobre la superficie y entrega un control dimensional con la precisión que requiere la ingeniería inversa y la verificación de fabricación.
Trabajamos en terreno en Antofagasta y la región, en planta operando, y procesamos en nuestra oficina de ingeniería.
El escaneo es el primer paso. Lo que sirve al cliente es lo que se produce a partir de él.

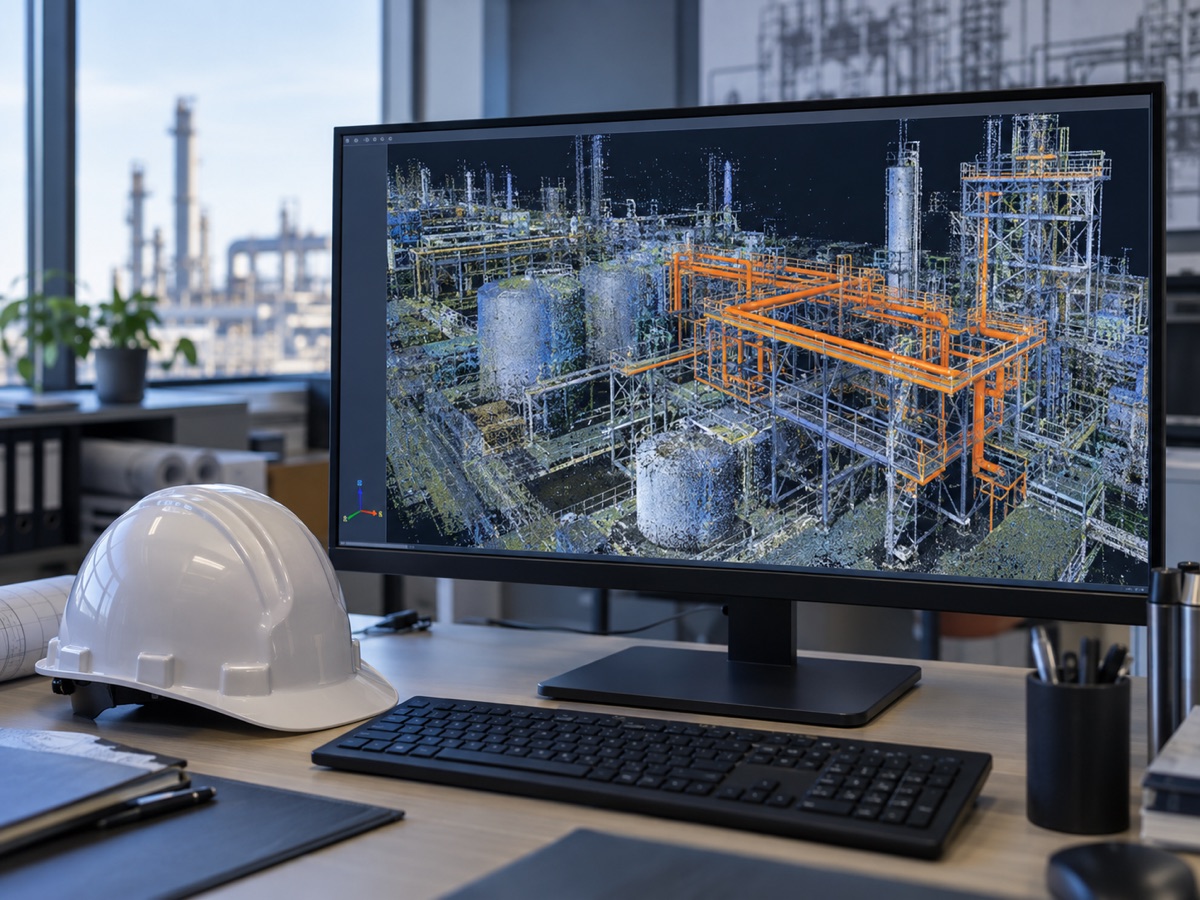

Todas las estaciones de escaneo unidas y georreferenciadas en un solo modelo, limpio y listo para trabajar en software de ingeniería. Es la base de todo lo demás y se puede entregar sola cuando el cliente tiene su propio equipo de diseño.
A partir de la nube dibujamos planos de planta, elevaciones, cortes e isométricos de piping tal como están construidos, y modelamos en 3D estructuras, equipos y cañerías para proyectos de modificación o ampliación.
Con el brazo FARO ARM y el escáner comparamos la geometría real de una pieza o estructura contra el plano o el modelo CAD, y reportamos las desviaciones. Aplica a fabricación, a recepción de componentes y a evaluación de desgaste.
Complementamos el escaneo con servicios de topografía para amarrar el modelo a coordenadas de planta y para levantamientos de terreno, plataformas y fundaciones.
Los usos más frecuentes en minería e industria de la Segunda Región.
Cuatro etapas, desde la visita hasta el archivo entregado.
Qué área o equipo se escanea, para qué se usará y qué formato necesita su equipo de ingeniería.

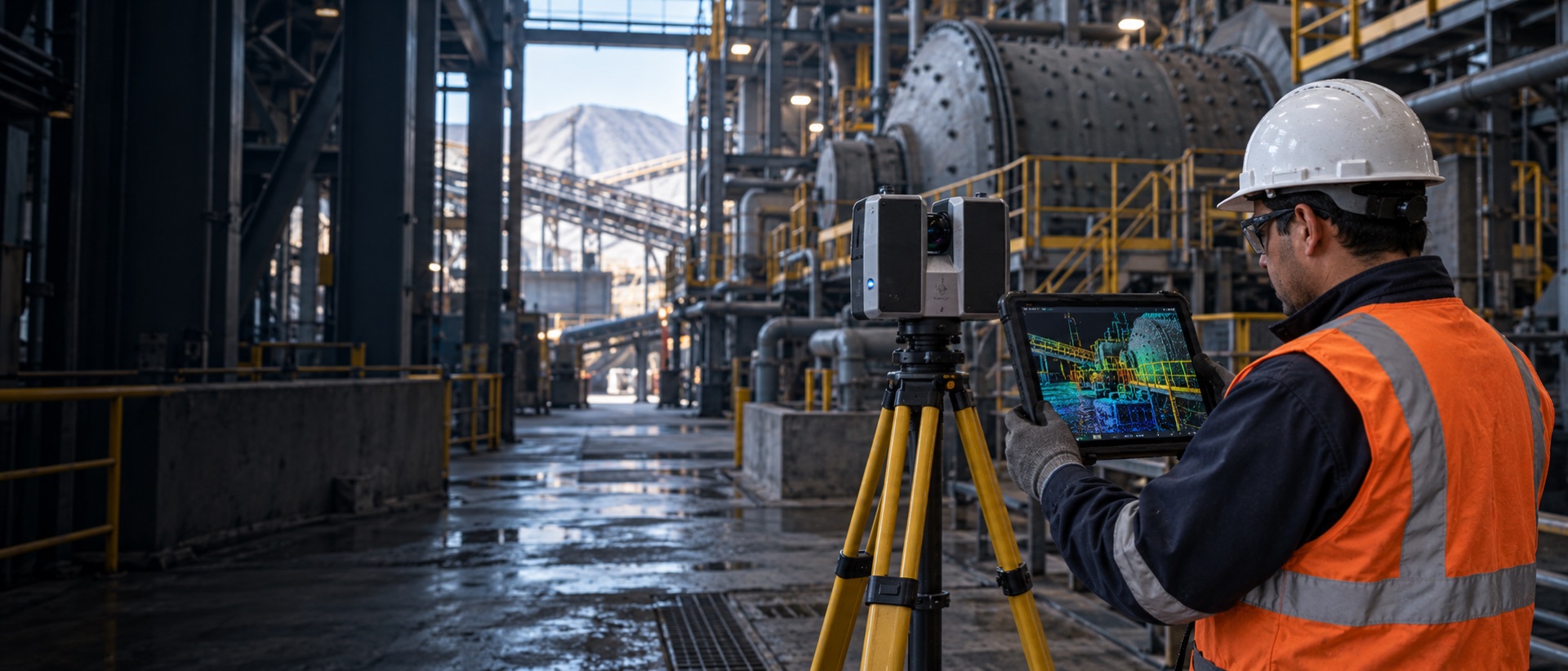

Estaciones de escaneo en planta, con el equipo operando. Medición con brazo palpador cuando son piezas.
Unión de estaciones, limpieza de la nube y modelado o dibujo según el entregable acordado.
Archivos en el formato de su software, con una revisión conjunta para asegurar que sirven al proyecto.
Lo que el proyecto necesite. Puede ser la nube registrada sola, la nube más planos as-built, un modelo 3D completo o un informe de control dimensional. Se define antes de cotizar.
En formatos compatibles con AutoCAD, Revit, Navisworks y las plataformas habituales de ingeniería. Indíquenos el software de su equipo y entregamos en el formato que lee directamente.
Sí. El escáner láser no toca el equipo ni interfiere con la operación; solo necesita acceso visual a las zonas a capturar y coordinación de seguridad con la faena.
El escáner láser FARO entrega precisión milimétrica en el rango de trabajo habitual de una planta. Para piezas y control dimensional se usa el brazo FARO ARM, con precisión de metrología.
Sí. Comparamos la estructura fabricada o montada contra el plano o el modelo y reportamos las desviaciones con un mapa de colores y una tabla de valores.
La captura en terreno suele ser de horas a pocos días según el área. El procesamiento depende del entregable: una nube registrada es rápida; un modelo 3D completo de planta toma más. Lo indicamos en la cotización.
Cuéntenos qué área o pieza hay que capturar y para qué se usará. Le proponemos el entregable y cotizamos.
