De la pieza física al plano de fabricación: medimos el componente con brazo palpador y escáner FARO, lo modelamos en CAD, validamos con memoria de cálculo y entregamos la planimetría para fabricarlo, o lo fabricamos nosotros.
La ingeniería inversa mecánica parte de un componente existente, lo mide con precisión y reconstruye su modelo 3D y sus planos de fabricación. No es la ingeniería inversa de software: aquí el punto de partida es una pieza de acero, un repuesto o un conjunto que hay que volver a fabricar.

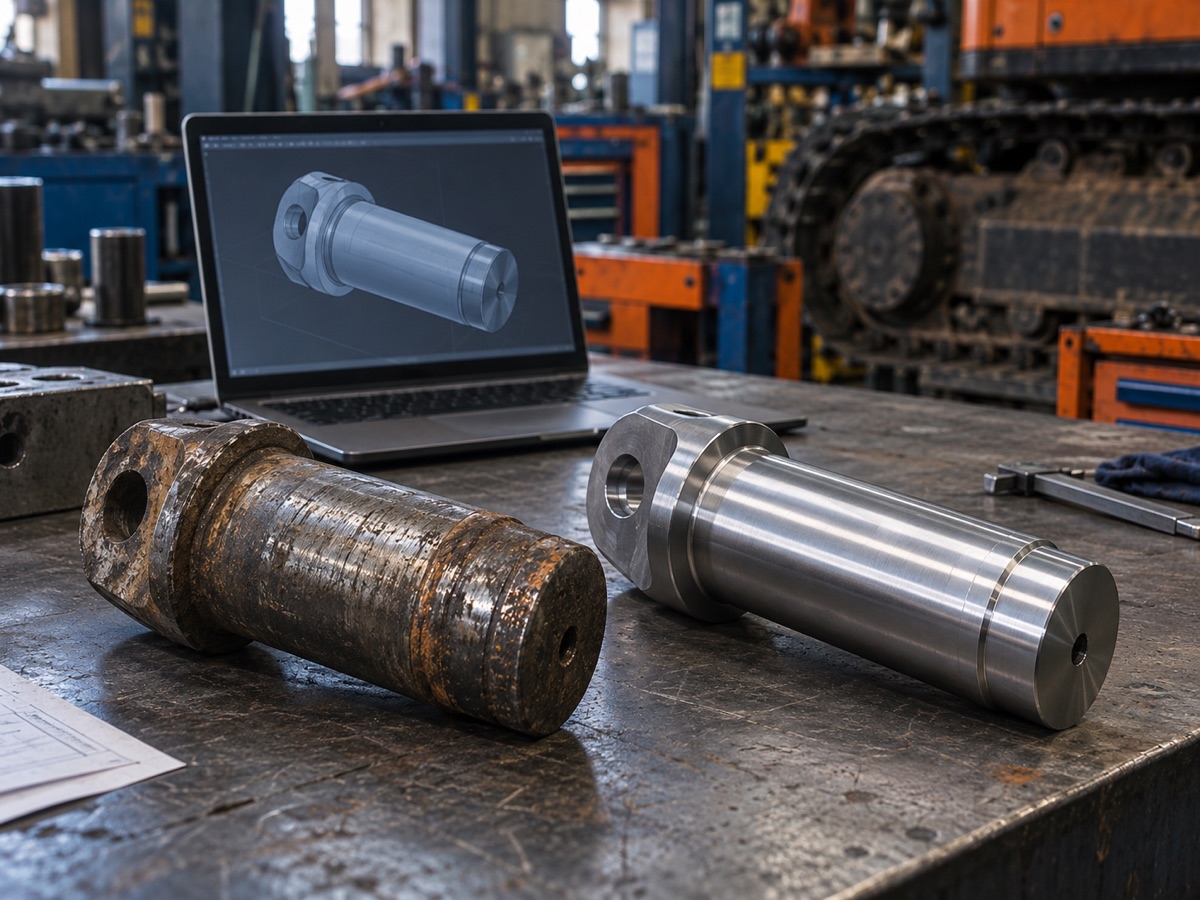

Se necesita cuando el repuesto está descontinuado o tiene meses de plazo de importación, cuando la pieza nunca tuvo plano porque se hizo a medida en terreno, o cuando un componente de desgaste falla antes de tiempo y conviene rediseñarlo con otro material o geometría.
Nuestro departamento de ingeniería en Antofagasta mide, modela y documenta; y el departamento de fabricación puede construir la pieza bajo esos mismos planos.
Cuatro etapas que pueden contratarse completas o hasta la que su proyecto necesite.

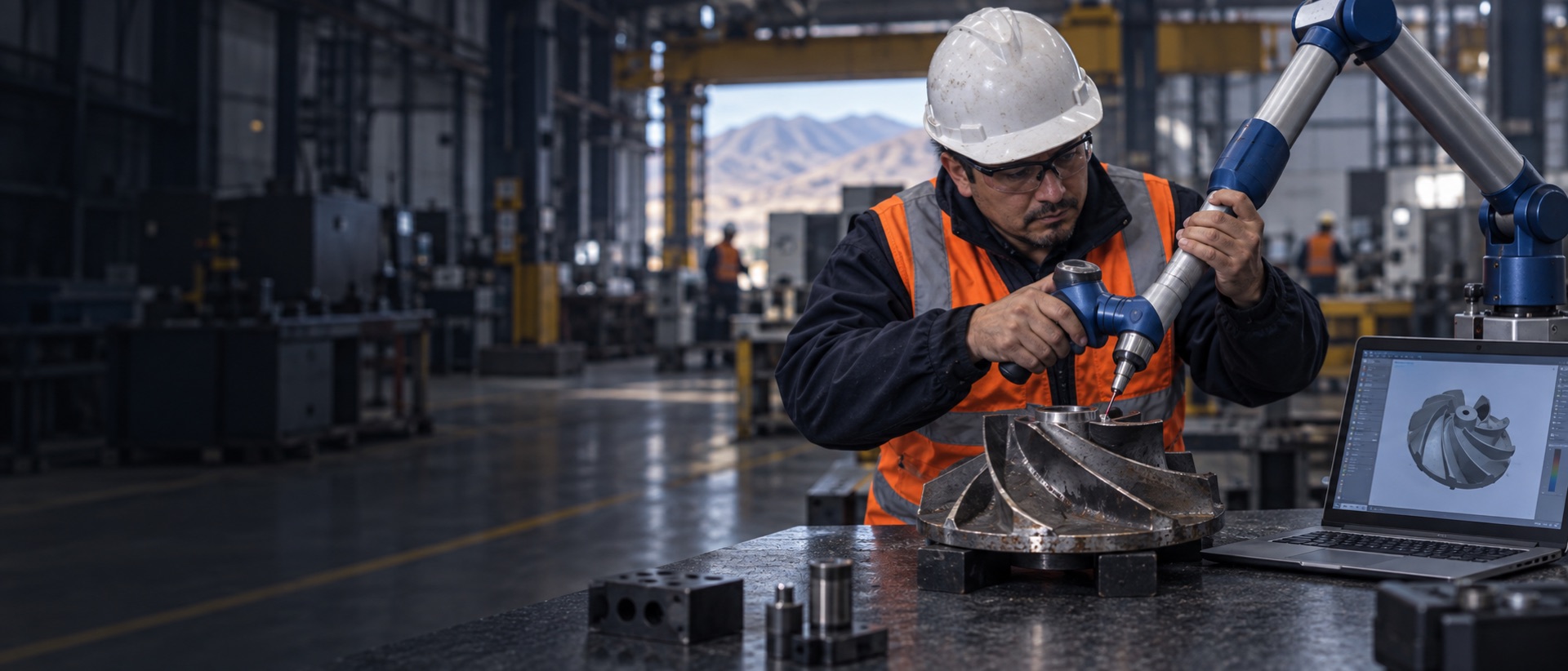

La pieza se mide con el brazo palpador FARO ARM cuando cabe en el taller, o con escáner láser cuando es un conjunto grande o está instalada. Si la pieza está gastada, medimos también la zona sana para reconstruir la geometría original.
A partir de la medición se construye el modelo CAD paramétrico. Es el momento de corregir el desgaste, ajustar tolerancias y, si conviene, mejorar el diseño: cambiar material, reforzar una sección o simplificar la fabricación.
Planimetría de fabricación y despiece con tolerancias, materiales, tratamientos y soldaduras. Cuando el componente es estructural o va cargado, se valida con memoria de cálculo.
Con los planos se fabrica la pieza, en nuestro taller o en el proveedor del cliente. La pieza terminada se verifica con el mismo brazo palpador contra el modelo, para asegurar que reproduce la geometría.
Situaciones en que la ingeniería inversa evita una parada larga o un repuesto de importación.
Lo que pasa desde que recibimos la pieza hasta que entregamos los planos o el repuesto.
Basta con la pieza gastada, o medimos el componente montado en terreno.
Brazo FARO ARM o escáner láser, y construcción del modelo CAD con las correcciones acordadas.
Planos de fabricación, materiales y memoria de cálculo cuando aplica. Revisión con el cliente.
Fabricación en taller y control dimensional final contra el modelo.
Sirve una gastada o incluso rota. Medimos las zonas sanas y reconstruimos la geometría original. Si existe una pieza nueva o el alojamiento donde va, mejor, pero no es indispensable.
Ambas cosas. Puede contratar hasta los planos y fabricar con su proveedor, o encargarnos la pieza completa: la fabricamos en nuestro taller bajo los mismos planos y la verificamos con control dimensional.
Modelo 3D en formato editable y planos en PDF y DWG, en el formato que use su equipo de ingeniería.
Sí. Con el escáner láser y el brazo portátil medimos en terreno, en la faena, sin desmontar cuando la geometría es accesible.
Depende de lo que necesite. Si la pieza funciona bien, se reproduce igual. Si falla antes de tiempo, proponemos cambios de material, geometría o proceso y los validamos con cálculo.
Depende del tamaño y complejidad de la pieza y de si se contrata solo la ingeniería o también la fabricación. Lo indicamos en la cotización una vez vista la pieza.
Envíenos una foto de la pieza y del equipo donde va. Le decimos cómo la mediríamos y cotizamos la ingeniería y la fabricación.
